Como Funciona a Arruela Cônica Estriada VS?

A Arruela Cônica Estriada VS é um elemento de segurança para uniões aparafusadas desenvolvido a partir do princípio de uma mola prato cônica, combinando comportamento elástico com um sistema de contato por estrias em ambas as faces. Sua geometria permite atuar sobre a união mantendo a força de aperto, enquanto as estrias estabelecem contato mecânico com as superfícies adjacentes. O resultado é uma solução destinada a reduzir o risco de afrouxamento provocado por vibrações e cargas dinâmicas.

O princípio de travamento está na combinação entre geometria e estrias.

A geometria cônica da arruela permite que ela trabalhe como um elemento elástico dentro da união aparafusada. Ao mesmo tempo, as estrias presentes nas duas faces criam pontos de contato com as superfícies adjacentes. Durante o aperto, esses contatos contribuem para o travamento mecânico da união, enquanto a característica elástica da peça ajuda a preservar a condição de aperto do conjunto. A SCHNORR® descreve esse princípio como uma combinação entre segurança por atrito e travamento mecânico, obtida pela geometria cônica e pelo contato das estrias. :contentReference[oaicite:3]{index=3}

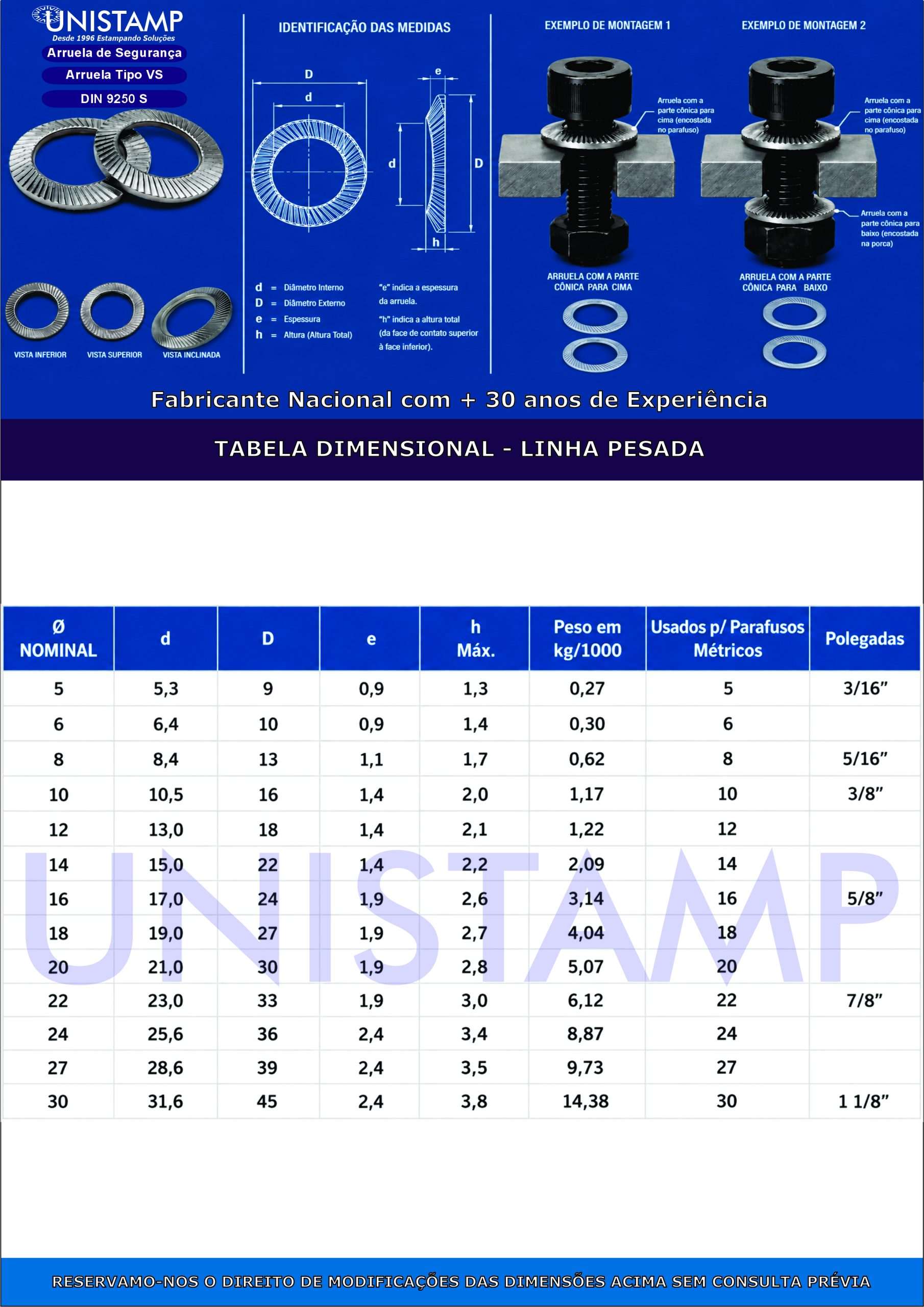

Características de Engenharia

Por que existe a versão VS?

A versão VS é a configuração reforçada da família SCHNORR® de Safety Washers. Segundo a documentação técnica da SCHNORR®, a versão VS possui maior espessura para suportar maiores cargas de pré-tensionamento e é indicada para parafusos de classes de resistência 8.8 e 10.9. A documentação informa ainda que os diâmetros interno e externo e as estrias da VS permanecem correspondentes aos da versão S, enquanto a maior espessura diferencia a versão reforçada. :contentReference[oaicite:4]{index=4}

Onde a Arruela Cônica Estriada VS é Utilizada?

A SCHNORR® também informa aplicação em furos oblongos utilizando a versão VS e em furos passantes, situação em que a segurança pode exigir uma arruela tanto no lado da cabeça do parafuso quanto no lado da porca. :contentReference[oaicite:5]{index=5}

A Montagem Correta é Parte da Segurança da União

A eficiência da arruela depende da montagem correta. A peça deve trabalhar na orientação prevista para sua geometria e não deve ser utilizada simplesmente como uma arruela plana. A documentação técnica da SCHNORR® recomenda não utilizar a arruela invertida, empilhada ou combinada com uma arruela plana quando o objetivo é obter seu máximo efeito de travamento. :contentReference[oaicite:6]{index=6}

• Contato correto: as estrias devem atuar sobre as superfícies da união, permitindo o travamento mecânico.
• Orientação: a arruela deve ser montada conforme sua geometria de trabalho e não simplesmente invertida.
• Não empilhar: a utilização de duas arruelas juntas altera a condição de funcionamento prevista para a peça.
• Não combinar com arruela plana: a associação pode interferir no mecanismo de travamento das estrias.
• Uniões passantes: quando a aplicação exigir segurança nos dois lados da união, deve ser considerada uma arruela no lado da cabeça do parafuso e outra no lado da porca.

E a Referência DIN 9250?

A expressão DIN 9250 é encontrada com frequência em pesquisas e catálogos comerciais relacionados a este tipo de arruela. Entretanto, a própria SCHNORR® informa expressamente que DIN 9250 não existe como norma DIN oficial. Segundo a empresa, suas Safety Washers originais são fabricadas de acordo com um padrão próprio, baseado na patente original da SCHNORR®. :contentReference[oaicite:8]{index=8} Por isso, neste VTD, tratamos DIN 9250 como uma referência de mercado, e não como uma norma DIN oficial que define tecnicamente a peça.

A Escolha da Arruela Deve Considerar a União Completa

A especificação da Arruela Cônica Estriada VS não deve ser feita apenas pelo diâmetro do furo. A seleção deve considerar o diâmetro e geometria do parafuso, classe de resistência, superfícies de contato, torque de aperto, condição de montagem, pré-carga desejada, vibração e características construtivas da união. A própria SCHNORR® informa que o desenvolvimento e o dimensionamento das Safety Washers consideram a geometria do parafuso, o torque de aperto e as condições construtivas da aplicação. :contentReference[oaicite:9]{index=9}

Quando a Aplicação Exige Outro Material ou Configuração

A família pode ser especificada em diferentes materiais e acabamentos conforme a condição de operação. A documentação da SCHNORR® apresenta, entre outras opções, C60S e inox X5CrNi18-10 (1.4301) para as versões S e VS, além de outras possibilidades especiais mediante solicitação. :contentReference[oaicite:10]{index=10} Para aplicações específicas, a Unistamp Metais pode avaliar material, acabamento, dimensão e configuração conforme desenho, amostra ou especificação técnica do projeto.
